图文讲解VOCs废气收集系统

来源：生态环境圈，VOCs减排工作站再整理编辑。

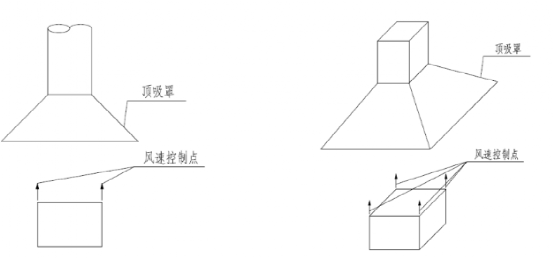

VOCs废气收集一直是VOCs治理同行关注的重点和项目执行中的弱点，大多数企业的VOCs废气收集及风量核算均没有特定标准和统一依据，特别是2013年至2019年度期间。可以预想，目前重点区域都在做VOCs治理后评估，要看看这些年大家说的VOCs治理已完成是到底完成到什么程度，其中废气收集应该是问题不少的一大块。生态环境部在2019年6月份发布《挥发性有机物无组织排放控制标准》（GB 37822-2019）标准，提出了对VOCs无组织排放收集的基本要求。此外，此标准要求VOCs废气收集系统排风罩（集气罩）的设置应符合GB/T 16758的规定，采用外部排风罩的，应按GB/T 16758、AQ/T 4274-2016规定的方法测量控制风速，测量点应选取在距排风罩开口面最远处的VOCs无组织排放位置，控制风速不应低于0.3 m/s。即对控制面风速提出不低于0.3m/s的要求，这是从最末端提出总的收集要求，此外，各个地方对收集率有70-90%的要求，按照不同行业及污染源来划分。

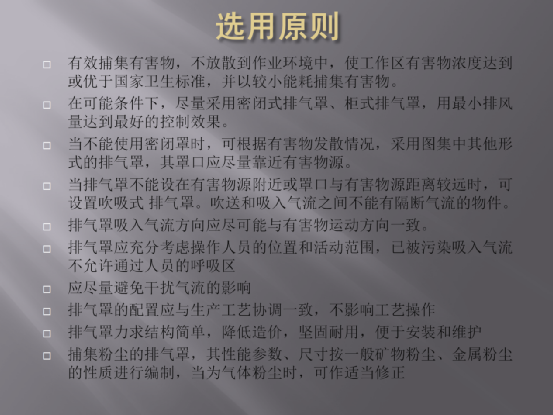

VOCs废气捕集几点注意事项：

•1、废气风管不应同时包含局部排风系统与整体收集系统；

•2、设置有采暖和空调的车间，废气宜优先采用局部收集措施；

•3、废气收集的管路系统应设置用于风量平衡调试阀门；

•4、废气收集系统应避免横向气流干扰；

此外，GB37822标准要求废气收集系统的输送管道应密闭。废气收集系统应在负压下运行，若处于正压状态，应对输送管道组件的密封点进行泄漏检测，泄漏检测值不应超过500μmol/mol，亦不应有感官可察觉泄漏。泄漏检测频次、修复与记录的要求按照GB37822标准中的第8章规定执行。
